Кабель-каналы и монтажные аксессуары — это специализированные короба и лотки для открытой прокладки, организации и защиты силовых, слаботочных и информационных кабелей. Ассортимент включает пластиковые (ПВХ), металлические (перфорированные, лестничные, проволочные) и парапетные системы, а также полный спектр комплектующих (углы, тройники, заглушки, соединители, монтажные коробки), обеспечивающих аккуратный монтаж, защиту трассы от механических повреждений и соответствие требованиям пожарной безопасности в жилых, офисных и промышленных объектах.
Виды кабель-каналов и аксессуаров

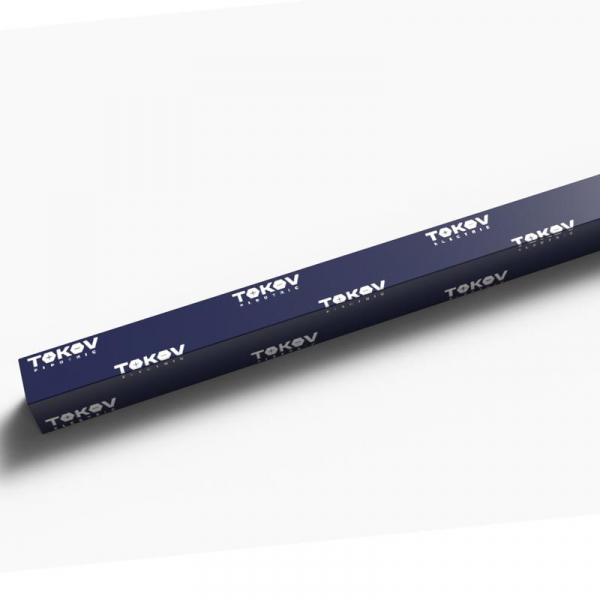

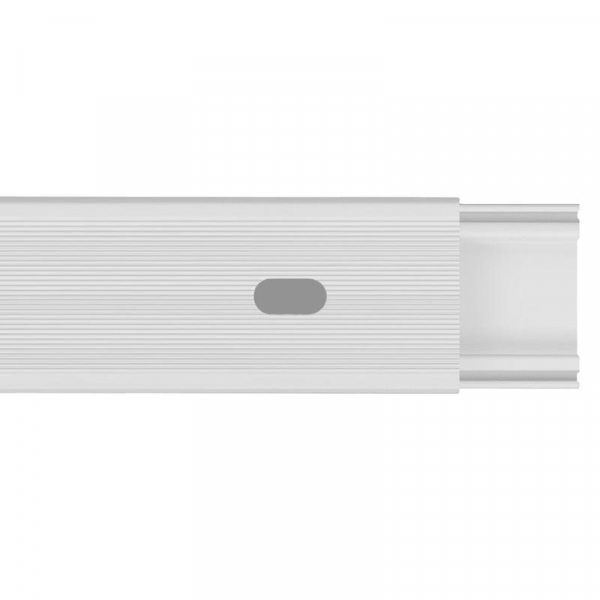

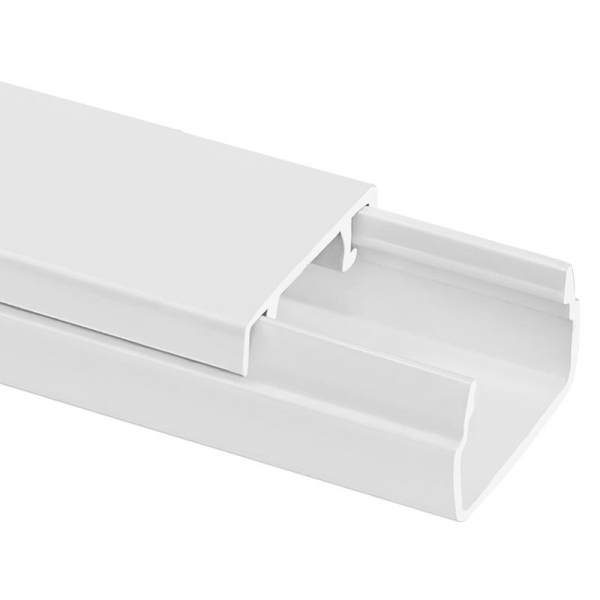

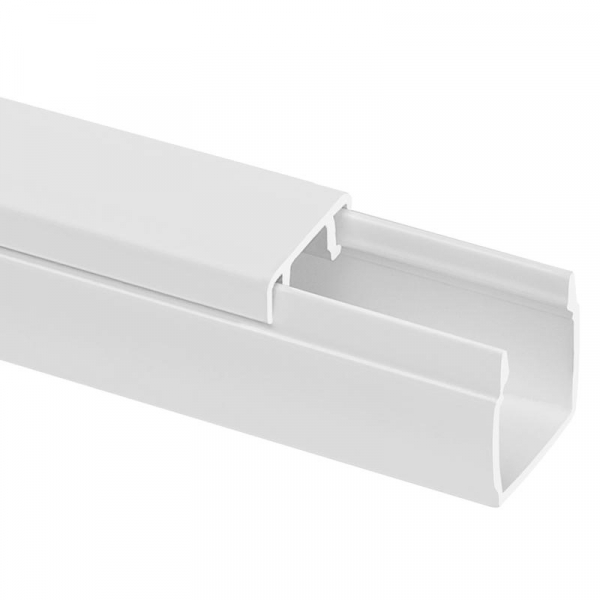

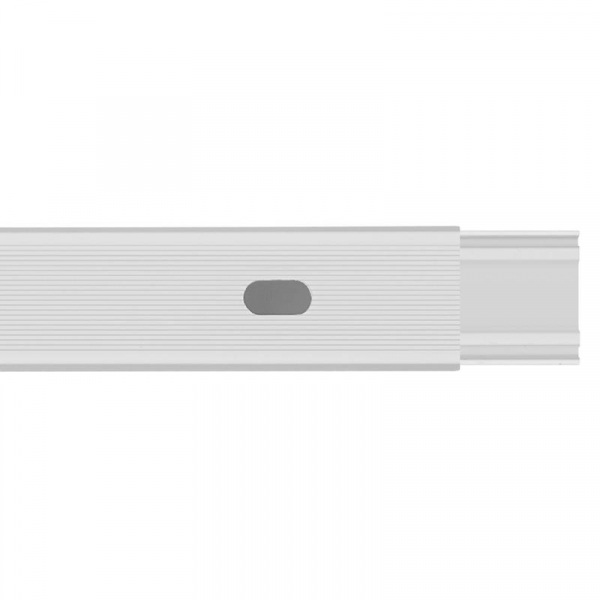

- Стандартные ПВХ-короба (настенные каналы): базовые короба прямоугольного сечения с плоской или купольной крышкой. Применяются для скрытой и открытой прокладки проводки в жилых и офисных помещениях по стенам и потолкам.
- Парапетные кабель-каналы: системы сложного сечения с внутренними перегородками для разделения силовых и слаботочных линий. Монтируются на высоте 15–80 см от пола, комплектуются съемными крышками с возможностью установки розеток и выключателей.
- Металлические лотки (проволочные, лестничные, листовые): предназначены для прокладки тяжелых силовых кабелей и магистральных трасс. Проволочные (К53) используются в ЦОД и под фальшполами, лестничные и листовые — в промышленных цехах и на эстакадах.
- Гибкие (секционные) кабель-каналы: состоят из соединенных шарнирами секций, что позволяет монтировать трассу по криволинейным поверхностям, колоннам и радиусным стенам без разрезания корпуса.
- Монтажные аксессуары и фурнитура: включают внутренние и внешние углы (плоские и вертикальные), тройники и крестовины, торцевые заглушки, соединители канала, монтажные коробки для розеток и адаптеры для перехода на трубу или металлорукав.
Параметры выбора
- Материал корпуса: определяет механическую прочность, огнестойкость и среду эксплуатации. Примеры значений: самозатухающий ПВХ (стандарт для помещений, не поддерживает горение), оцинкованная сталь (промышленные цеха, улицы, тяжелые кабели), алюминиевый сплав (дизайнерские объекты, ЦОД, легкий вес).
- Внутренние габариты (ширина х высота): задают вместимость трассы. Примеры значений: 16х16 мм (несколько патч-кордов или ТВ-кабелей), 40х25 мм (смешанная прокладка силовых и слаботочных линий в офисе), 100х60 мм и более (магистральные металлические лотки для пучков кабелей).
- Коэффициент заполнения: регламентируется ПУЭ для обеспечения теплоотвода. Примеры значений: до 40% (стандартное требование для закрытых ПВХ-каналов), до 50% (для металлических лотков с открытой или перфорированной крышкой).
- Степень защиты (IP): определяет устойчивость к пыли и влаге. Примеры значений: IP20/IP30 (сухие отапливаемые помещения), IP44/IP54 (влажные помещения, защита от брызг и пыли), IP66/IP67 (уличный монтаж, пыльные производства, пищевая промышленность).
- Пожаробезопасность и экологичность: критичны для общественных зданий. Примеры значений: стандартный ПВХ (общее применение), безгалогенный пластикат (LS / HF — для метро, ТРЦ, школ, не выделяет токсичный дым и кислоту при горении).
Популярные вопросы
Как правильно рассчитать размер кабель-канала?
Согласно Правилам устройства электроустановок (ПУЭ), суммарное сечение всех прокладываемых кабелей с учетом их изоляции не должно превышать 40% внутреннего сечения ПВХ-каналов и 50% для металлических лотков. Это необходимо для обеспечения отвода тепла, удобства укладки и сохранения запаса для возможного добавления новых линий в будущем без замены короба.
Можно ли смонтировать ПВХ-канал без заводских аксессуаров (углов и тройников)?
Да, стандартные углы и разветвления можно изготовить вручную, подрезая стенки и крышку короба под углом 45 градусов строительным ножом или ножовкой по металлу. Однако использование заводской фурнитуры значительно ускоряет монтаж, обеспечивает идеальную геометрию стыков, исключает появление зазоров и придает трассе эстетичный законченный вид.
Чем парапетный кабель-канал отличается от обычного настенного?
Парапетный канал имеет усиленное сечение с внутренними перегородками, позволяющими физически разделять силовые и слаботочные кабели (витую пару, телефонные линии). Его главная особенность — наличие специальных монтажных коробок и суппортов, которые устанавливаются прямо на лицевую съемную крышку, позволяя монтировать розетки и выключатели в любом месте трассы без штробления стен.
